详细说明

T940电动调节阀

咨询热线
13868657082
在线咨询
产品说明

T940调节阀 T940H电动调节阀主要是控制部分集成度大大提高,性能相对更加稳定可靠,产品采用严格意义上的智能型非侵入式设计,整机防护等级全部达到高标准IP68。同时有效降低客户的是非常可观的成本及综合效益。

*产品概述:

T940H电动调节阀主要是控制部分集成度大大提高,性能相对更加稳定可靠,产品采用严格意义上的智能型非侵入式设计,整机防护等级全部达到高标准IP68。同时有效降低客户的是非常可观的成本及综合效益。

电动调节由DKZ型执行机构和调节阀两部分组成。执行机构是推动装置,它以电源为动力,输出推力,调节阀是调节部分,直接与介质接触,调节介质流量。

电动直通单座调节阀,具有泄露量小的优点,但不平衡力较大,故工作压差不宜过高。电动直通双座调节阀,具有流通能力大,不平衡力小的优点。广泛应用于化工、石油、冶金、电力、轻纺等工业生产过程的自动调节阀中。

*阀门主要功能

1.大屏幕高清晰LCD数字液晶显示及就地磁感应开关控制;
2. SOC单芯片集成控制技术及ESD功能(即“紧急停车”功能);
3. 自动相位保护和修正功能;超强检错报警功能;
4. 红外线遥感技术,非接触式阀位测量和力矩测量技术;
5. 电机过热保护等安全保护功能等。

*产品特点

1.电动回转式调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔通过阀瓣在阀座内回转来改变过流面积,调节流量。配ZKJ型或其它型电动角行程执行器可实现遥控和自动控制。
2.电动回转式调节阀广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。
3.电动回转式调节阀适用于公称压力:1.6-10MPa/cm2 、工作温度:T40H-40、≤425℃、T40H-100型≤425℃、适用于介质在水管道上,装于低、次中压、中压锅炉给水或高加疏水管道上,给水调节阀安装在锅炉给水管上,供调节给水流量,以满足锅炉和负荷运行的需要 。

*阀门技术参数:

输入信号0~10mA4~20mA
输入电阻200欧姆
输入通道3个
电源电压220伏(50~60赫兹)
灵敏度150微安
非线性偏差≤±3.5%
正反行程变差≤3%
纯滞后≤1%
使用环境温度电动调节阀0~+55℃
使用环境适度电动调节阀≤95%
允许泄露量T940H型为KV值的0.01%   T940H型为KV值的0.1%
流量能力偏差±10%(当C≤5时,±15%
流程特性偏差
±10%(当C≤5时,≤±15%)

流量能力C是当调节阀全开,阀两端压为1Kgf/cm3,介质重量为1g/cm3,流经调节阀的以m3/h或T/h许的流量数。

*产品性能:

公称直径DN20253240506580100125150200250300400450
阀座直径DN
额定流量ZDLP581220325080120200280450700100015002000
系数ZDLN(KV)
10162540631001602504006301000600019002300
流量特性直线、等百分比
行程(mm)16254060100
出轴推力(Kg)400040006400640016000
配用执行DKZ-310DKZ-310DKZ-410DKZ-410DKZ-510
机构型号
允许压差(MPa)1.61.02.5
1.61.5
1.00.650.40.30.160.26
0.18
作用方式电开式(K)     电关式(B)
信号(mA,DC)丨丨0 ~ 10mA 或 丨丨4~20mA

*电动调节阀的法兰标准选用规定:

公称压力PN1.6按JB78-59铸铁法兰选定
公称压力PN4.0、6.4按JB78-59铸铁法兰选定
电动调节阀通常情况下,根据公称压力,工作温度不同,其阀体材料如下所述
铸铁HT200公称压力1.6Mpa工作温度-20~+200℃
铸铁ZG25公称压力4.06.4Mpa

工作温度-40~+250

℃(带散热片时最高工作温度可达-40~+450℃)

铸不锈钢

(ZG1G18Ni9Ti)

公称压力1.64.06.4Mpa

工作温度-60~+180

℃(带散热片时最高工作温度可达-60~+420℃)

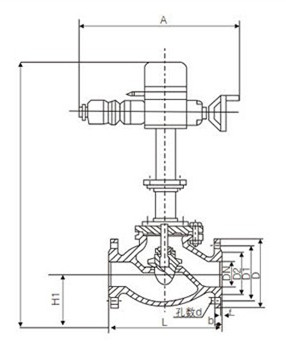

*主要外形及连接尺寸:                                                                                     单位(mm)

公称直径DN
20
25
DL
H
H1
T940H
PN1.6PN2.5PN10普通型热片型普通型热片型ZDLPZDLN
20225150150190495655//65/
25225160160210767928787937112117
32225180180240793940793943118120
40225220200280812963832982129139
50225230230300842993842992144144
6522529029034096711279871147178188
80225310310380990114210171177191208
100225350350400999115110411207195220
1253154004004501092130711421357245270
1503154804804501112132711621377255280
2003154954956501187140212441459290320
250--622622--1210147012801510330340
300--680698--1230155513301620365380
400--810714--1270170014201750380410
500--850800--1380192015101950400430
